一、不同的適用對象

濾波電抗器適用于無功補償和諧波治理。一般用在低壓濾波柜中與濾波電容串聯，調諧到某一諧振頻率，吸收電網中相應頻率的諧波電流。低壓電網中存在大量的整流器、變流器、變頻器等諧波源，它們產生的高次諧波會嚴重危及系統中主變壓器等電氣設備的安全運行。濾波電抗器與電容器串聯后，不僅能有效吸收電網諧波，還能提高系統的功率因數，對系統的安全運行起到很大的作用。

啟動電抗器適用于電動機，是一種限流電抗器。工作時與電機的定子繞組串聯，核心作用是限制電機啟動時的電流，使其運行在安全范圍內，從而達到軟啟動的目的。電機啟動后，自動斷電。

二、角色不同

1.濾波電抗器的功能

a、過濾和吸收電網諧波

濾波電抗器主要通過多個高頻諧波電流，當電流頻率高到一定程度時，電感就很大，這樣對于高頻交流電來說，電感就像一個開路，可以起到阻斷電路中高頻的作用。濾波電抗器既能滿足濾波器的調諧特性，又有直接決定產品發熱特性的高頻電阻，所以讓DC電流和低頻電流通過，即能濾除和吸收電網的諧波。

b、提高功率因數，保證電網系統的安全運行

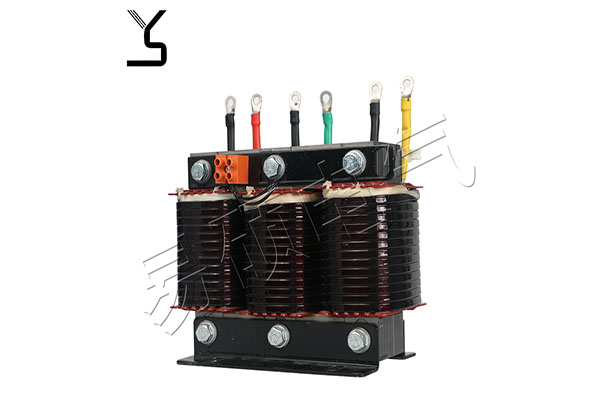

濾波電抗器一般分為單相和三相電抗器，都是鐵心干式電抗器。其兩端之間能承受的電壓是疊加的諧波電壓，諧波分量大，電感大，所以濾波電抗器線圈需要專門用F級或H級扁銅線繞制，需要排列緊密均勻。鐵芯應采用低損耗的冷軋硅鋼片。在電網線路中，濾波電抗器和電容器基本上是串聯的，濾波電抗器的夾子和緊固件采用非磁性材料，保證電抗器質量高，有利于提高功率因數，保證電網系統的安全運行。

2.啟動電抗器的功能

a、限制電機的啟動電流，實現軟啟動。

大功率異步電動機的初始起動電流很大，可達額定電流的4 ~ 7倍。在電機定子回路中串聯啟動電抗器，可以有效限制電機的啟動電流，達到軟啟動的目的。啟動電抗器由高壓工作繞組和低壓控制繞組隔離，大大提高了其工作可靠性。它串聯在電機定子繞組中有明顯的限流作用，不消耗能量。

b、保護電機平穩運行，延長電機使用壽命

由于大功率電機一般啟動時電流可達額定電流的4 ~ 7倍，必然影響電機的安全運行，嚴重時會燒壞。

以上是對濾波電抗器與啟動電抗器區別的介紹，希望對您有所幫助！
